Vliv na výkon při zapojení stringů východ a západ do jednoho MPPT



Paralelním spojení stringů v jednom MPPT vs každý string na vlastní MPPT.

Přepínání probíhalo vždy, když nebyl žádný opar na obzoru.

Vstupní hodnoty:

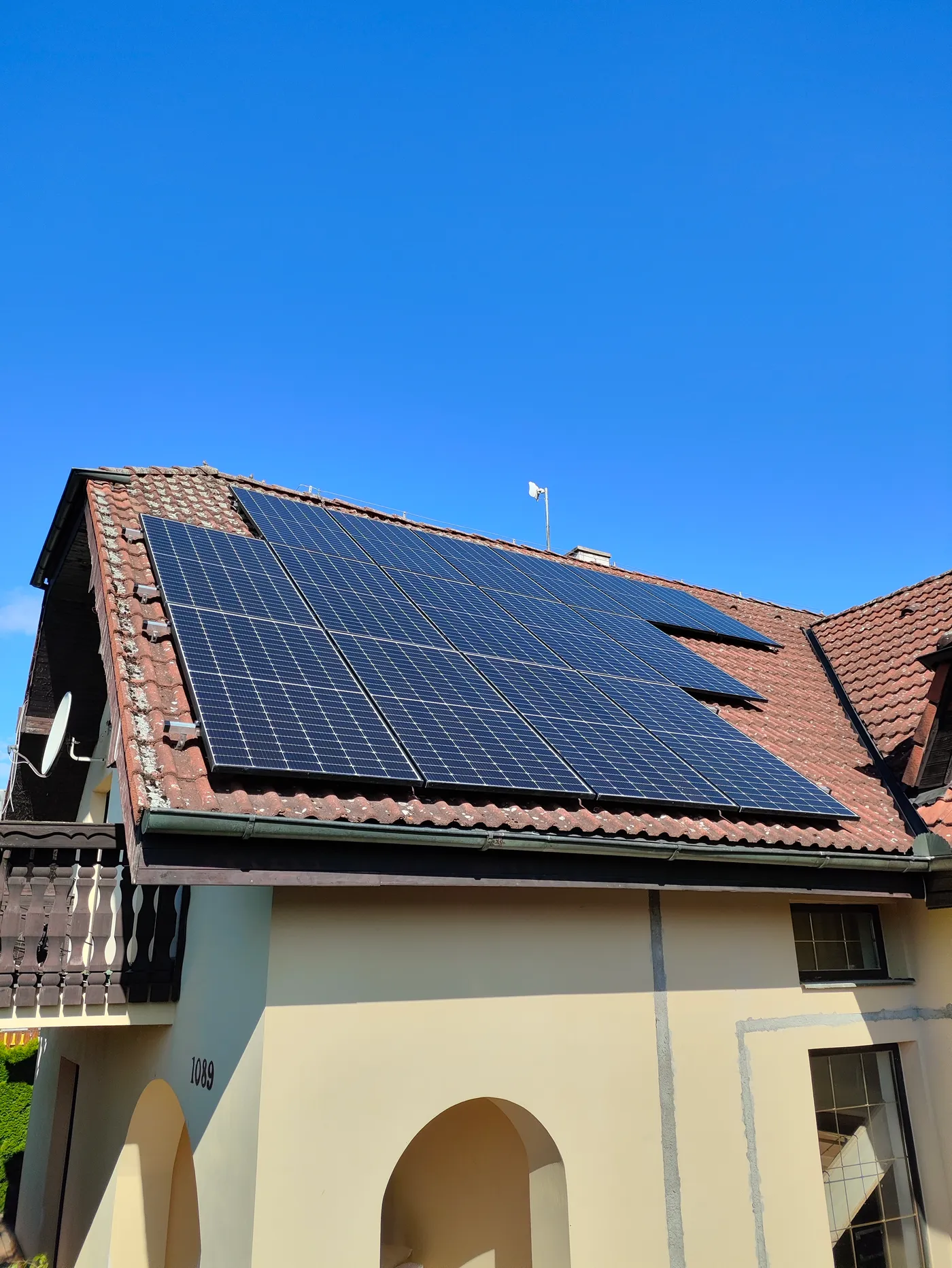

12x455Wp 50V Voc východ 41 stupňů sklon - plně osvětlen bez stínu
12x455Wp 50V Voc západ 41 stupňů sklon - jeden panel záměrně zakryt a na dalších je od 11h stín od antény a komínu.
Nejsou použity optimizéry, proti kterým všude vystupuji.

Zakrytí panelu bylo zvoleno jako zhoršení podmínek, zakryto bylo nepropustným kartonem. Tzn. jakoby bylo panelů 12 východ a 11 západ.

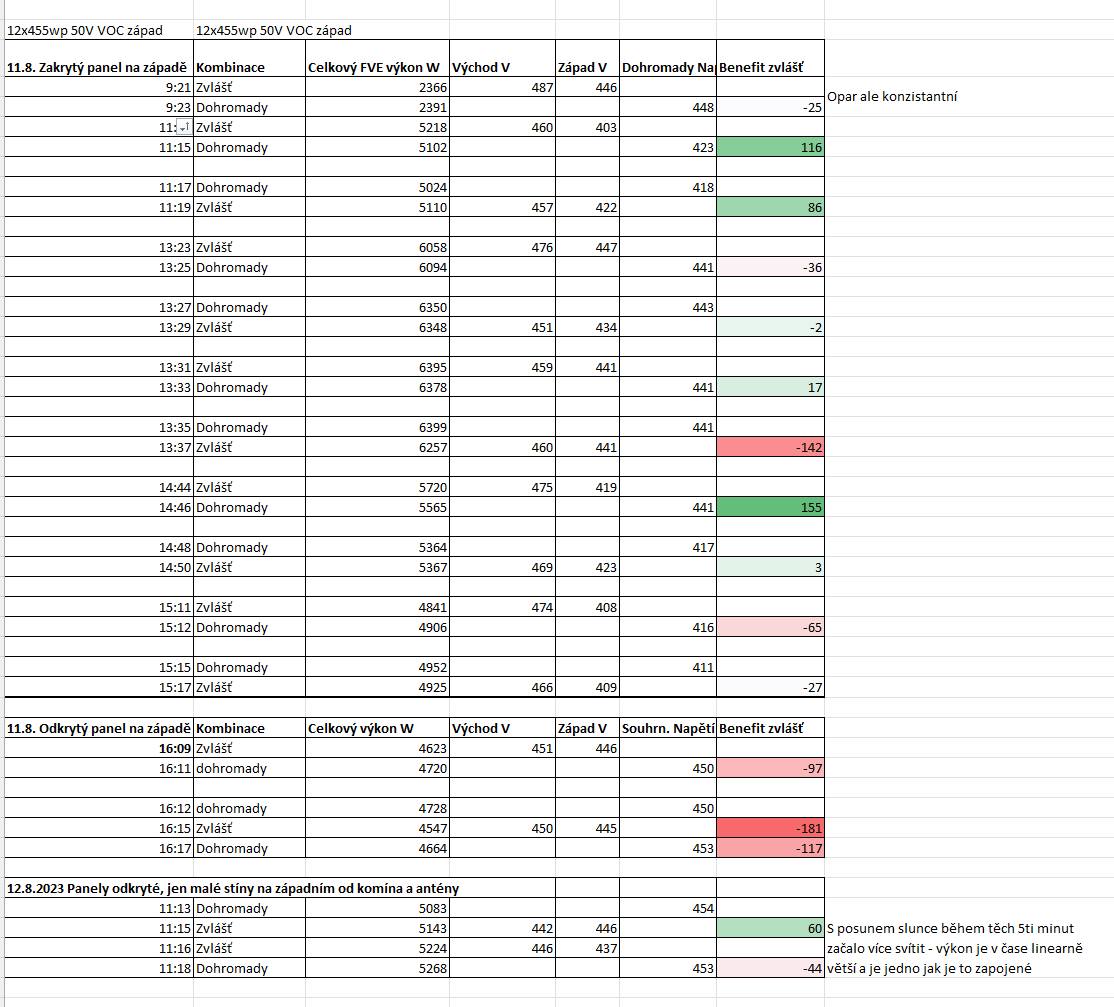

Ve spodních hodnotách tabulky již je zakrytí odstraněno.





Data z měření jsou v minutovém čtení aktuální hodnoty, nic jsem neupravoval a neohýbal, datové zdroje mohu poskytnout. Až zprovozním solarassistant můžu zopakovat s hodnotami po vteřinách a udělat z toho nějaký průměr. Hodně do toho zasahuje slunce, víte, jak watty lítají i během vteřin.





Závěr - naměřené rozdíly po odečtení odchylky +-30 až 50W jsou maximálně do 2% a to v nejhorší možný scénář v jednu okamžitou chvíli při zakrytí jednoho panelu. Během celého dne je rozdíl nulový. Ráno nebo odpoledne vychází benefit mít stringy zapojené v jednom MPPT.



Po odkrytí panelu dokonce vychází zapojení v jednom MPPT často jako zisk. Odpoledne už celkem zajímavě a je tam dokonce přes 100w při paralelním spojení.

Spodní tabulka ukazuje nejhorší hodinu následující den již bez zakrytého panelu.

Jako bonus video z přepínání s aktuálními hodnotami na střídači.

https://youtu.be/HImy873J8lI?si=EDIouu4dyFzJ4-iX
